故障现象:电源无输出。

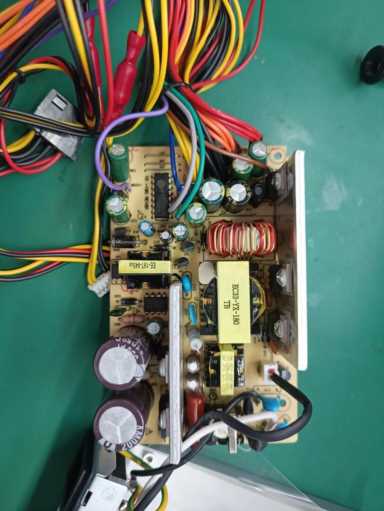

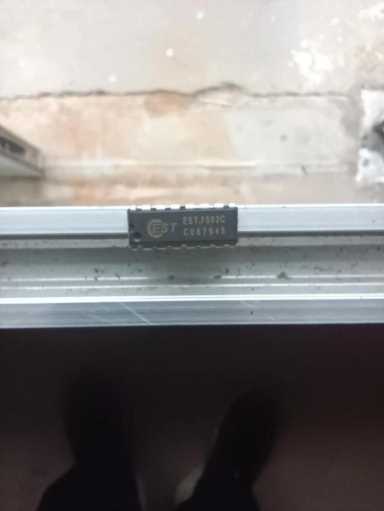

排除过程:先测量待机电源5v（紫色）只有2v,启动线（绿色）只有0.8v，短接绿、黑线，其它电源均为0v。待机电源都不正常，其它电源输出肯定也无法正常启动。所以先排查待机电源电路。拆开电源，首先闻到有股糊味，仔细检查发现待机电源部分整流二极管（D16)引脚虚接。补焊后待机5V（紫色）输出正常，短接绿、黑线，其它电源仍然无输出。测量启动线（绿色）电压只有1.5v左右,正常应为5v。顺着绿色的线排查，发现它通过一个电阻接到了芯片EST-7502C的9脚上，测量该芯片的9脚电压也是1.5v左右，怀疑该芯片供电不正常或芯片损坏。查阅资料得知该芯片是控制12V、5V和3.3V输出的。检查该芯片供电，实测为5v正常。短接绿、黑线，9脚为低电平，测量7、8脚输出波形为一条线，稳定的高电平，7、8脚应为方波。所以初步判断应是Est-7502C损坏，更换该芯片后，12V、5V和3.3V输出均恢复正常。测量了芯片Est-7502c的9脚待机状态下为5v,工作状态下7、8脚为2v的方波。
总结:电脑开关电源维修首先要确认待机电压5v(绿色）是否正常，待机电压正常是电源工作的基本条件，没有这个5V,一切白搭。另外启动线的电压约为5v，过低则有可能是电源控制芯片Est-7502c电源电压不正常或芯片损坏。
